连接器

滑动锁紧或快速连接型

D-Sub金属连接器

滑动锁紧或快速连接型D-Sub金属连接器与螺钉紧固型D-Sub的不同在于：滑动锁紧或快速连接型D-Sub金属连接器可频繁的再连接，可在不利于安装的条件下使用。而这对于螺钉紧固型D-Sub连接器是很难做到的，且耗费安装时间。

D-Sub连接器的典型地运用在实验安装或者模块化控制装置，也可以用在移动的测量试仪或诊断模块。一般而言，在以上的运用中，对于仪器的抗电磁干扰有很高的要求，这意味着仪器上需要使用高质量的屏蔽连接器。

Inotec作为EMC连接器专家，专门开发了M1/M2/M3/M5系列连接器。

产品特点：

· 针对电磁干扰专门设计的壳体

· 由压铸锌制成的全金属壳体

· 不需要使用的电缆接入口可以配用的金属盖堵住，最大程度上实现EMC

· 留有接地点

·根据人类工程学设计的壳体样式（避免拉拽电缆）

· Inotec使用独特的法兰压接技术，可实现燕尾槽通道部分的电缆电阻最小化

· 配件高质、耐用，可长期使用

· 快捷、安全地插拔

· 具有较好的机械韧性，以防止在震荡、拉伸等环境下意外断开与配套的连接器，无缝紧密连接，稳定可靠

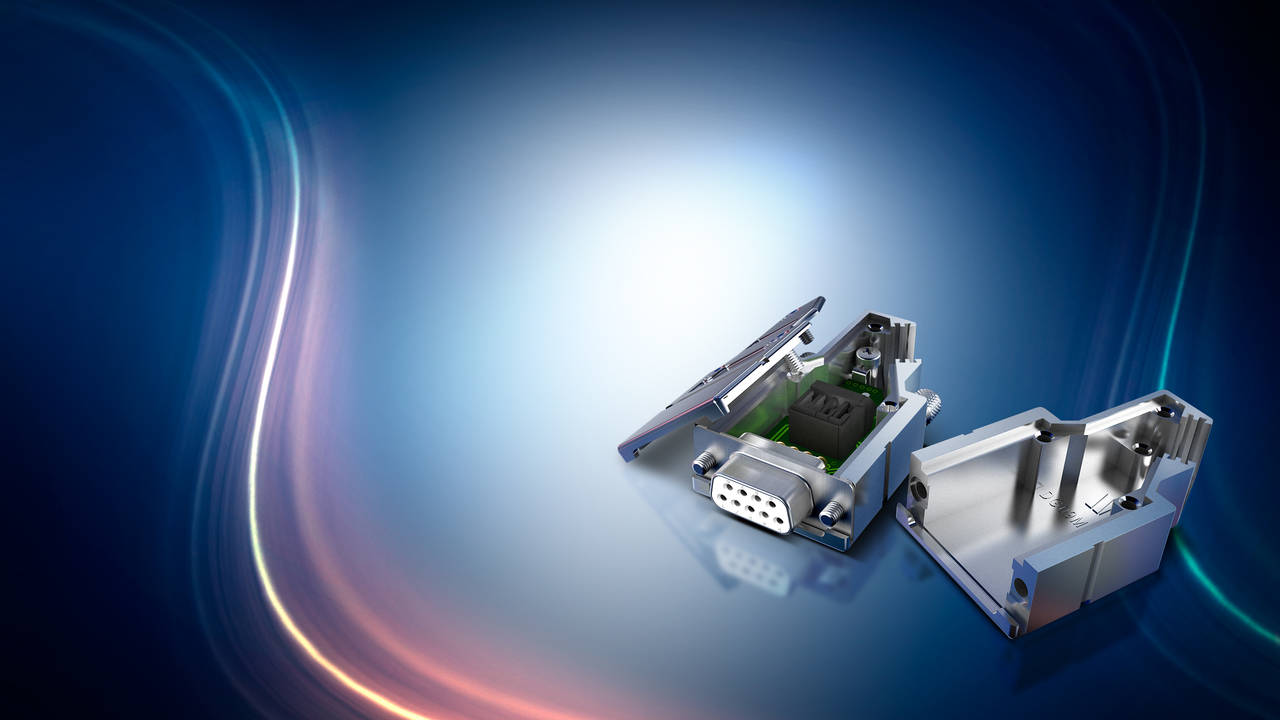

滑动锁紧型M1/M2系列

在M1/M2系列的开发过程中，Inotec一直将操作简单化以及连接器的可靠型、耐用性作为产品开发过程中的首要前提。

节省空间，将产品内部结构做的更紧实是Inotec的一贯宗旨。9芯的M2系列提供2个电缆接入口，同时也为电缆的通过留有足够的空间。M1系列的壳体也可根据客户的需要制作出螺纹螺钉紧固安装方式，与Inotec编码系统相兼容。

M2系列是M1系列加高15mm的一个系列。因此可以安装过滤器，PCB，也为混合布线，同轴电缆，以及扁头电缆的安装提供足够的空间。

其他特点：

· Inotec自主生产的螺钉保障了连接器的稳固

· M2系列拥有更大的内容空间，可以安置更多的电路板或者混合布线

快速连接型--M3系列

在开发M3系列产品时，Inotec致力于如何实现又快又安全地滑锁安装，即使在安装环境不佳的情况下。M3系列能满足高频率的连接需求同时又避免意外错连。当连接器被塞入壳体内部时，滑锁能自动的滑入正确的锁紧位置。手动式无法打开连接器壳体的，只有通过专业的拆卸工具才能打开。在滑锁时，这个系列避免了不锁紧以及插错的情况发生。

其他特点：

· 安全而且不需任何工具安装的弹簧锁

· 特殊几何造型，更好的引导滑锁

·螺纹式的锁钉确保安全滑片

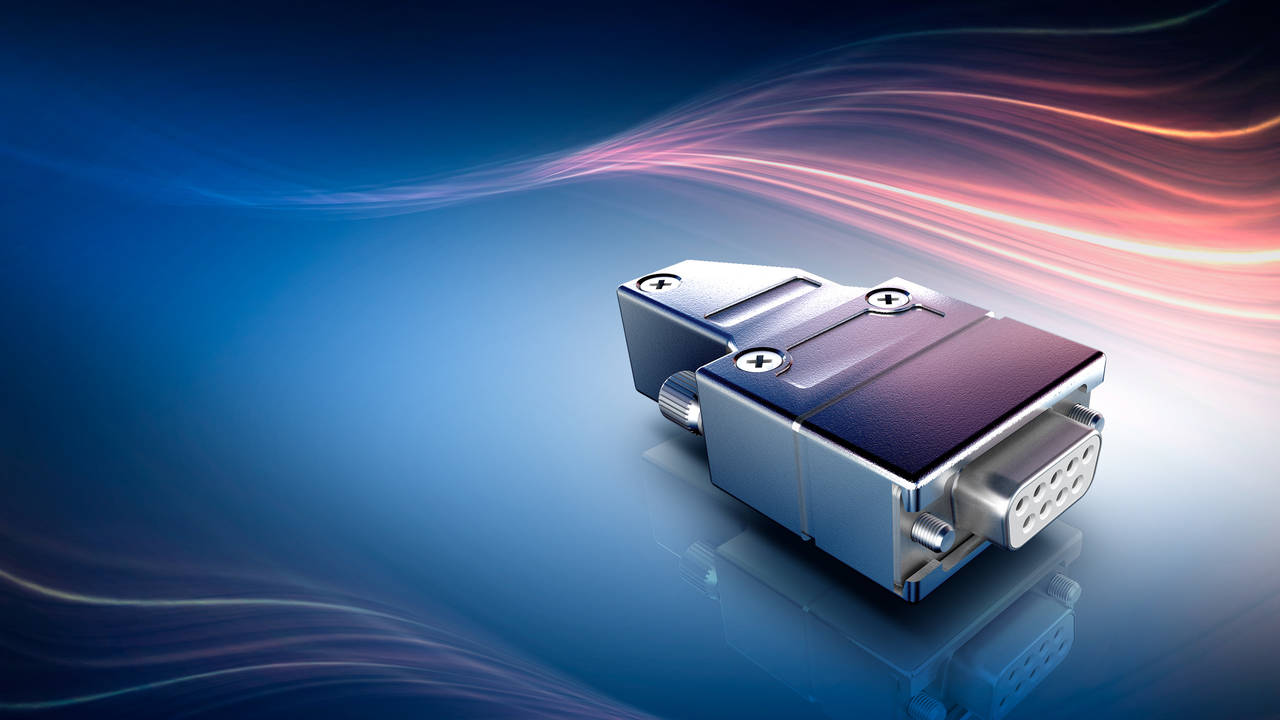

D-Sub螺钉紧固型金属连接器

带有固定螺钉的D-sub连接器在所有应用中必不可少的。这种连接器壳体不受机械压力（震荡、拉力、扭曲）以及较大温度波动的限制。因此此款连接器能有效以及不间断的工作。

因此一款高质量的锁钉不仅确保连接器之间可靠的数据传输，而且在连接器相互连接时，全金属的连接器壳体有助于在接口处也能达到EMC的效果。

除此之外，带锁定的D-Sub连接器安装方便、快捷。同时其在极其恶劣的环境下耐腐蚀，甚至在连接器安装了很长时间后，也能轻松的安装、拆卸，可重复使用。

Inotec作为EMC专家，开发了MS/MSX/MSB/MSBS,以及能与所有D-Sub全金属连接器壳体搭配使用的DGA适配器。

Inotec提供几乎所有高质量抗电磁干扰带锁钉的D-Sub连接器：

· 设计合理的EMC的壳体设计

· 由压铸锌制成的全金属壳体

· 不需要使用的电缆接入口可以配用的金属盖堵住，最大程度上实现EMC

· 留有接地点

· Inotec使用独特的法兰压接技术，可实现燕尾槽通道部分的电缆电阻最小化

· 作为值得信赖的长时间使用品，加入了高品质、耐用材质

· 连接器带的锁钉有选择地预装上不同面形状的4-40螺纹或M3螺纹

· 与配套的连接器，无缝紧密连接，且稳定可靠

· 可根据客户需要安装Inotec的编码系统，以避免插错

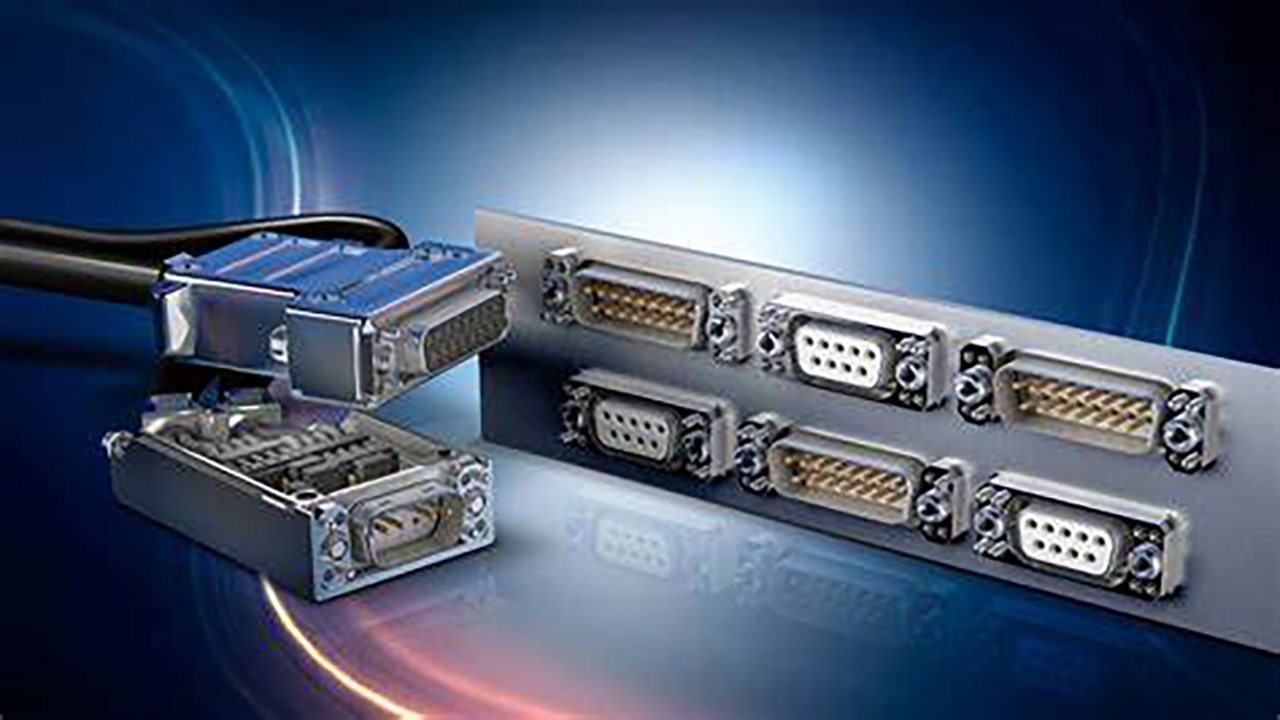

Inotec编码系统

避免错误-安全，可靠以及灵活

高敏感的测量、通讯以及控制行业要防止在连接时错插、误插的发生。尽管不断的给电缆贴上线标以及使用不同的颜色，还是不能避免以上类似事情发生。即使不小心的一点点接错，不到一秒钟的时间节就可能会导致线路短路，最后导致终端设备损坏。这种类似情况也会造成的维修成本提高以及安全隐患；例如系统奔溃或者列车中断等产生的一系列后果都表明了关键部位的编码是影响安全状况关键因素。

作为解决EMI/RFI问题的专家，Inotec开发了一款针对锁钉紧固型连接器系列独一无二的D-Sub编码系统。这种编码系统不仅有效地避免了误插，而且通过全金属触头也提高了在连接时接口部分屏蔽功能。

安全性

· 多达70种编码，防止错插、误插

· 全金属制成的编码元件提升了接地触头的EMC效果

紧固性

· 编码元件既可以工场预先铆接在连接器外壳上，也可以通过客户自行紧固在设备端上

· 高质量且全金属的零配件

可靠性

·借助定位工具能够精准校对

· 借助一套按压工具能稳稳地插入编码插针

灵活性

· 适用于所有可以编码的D-Sub连接器外壳

· 不限定安装环境，可以在任何条件下快捷安装

· 锁钉螺纹规格有M3以及4-40UNC可供选择

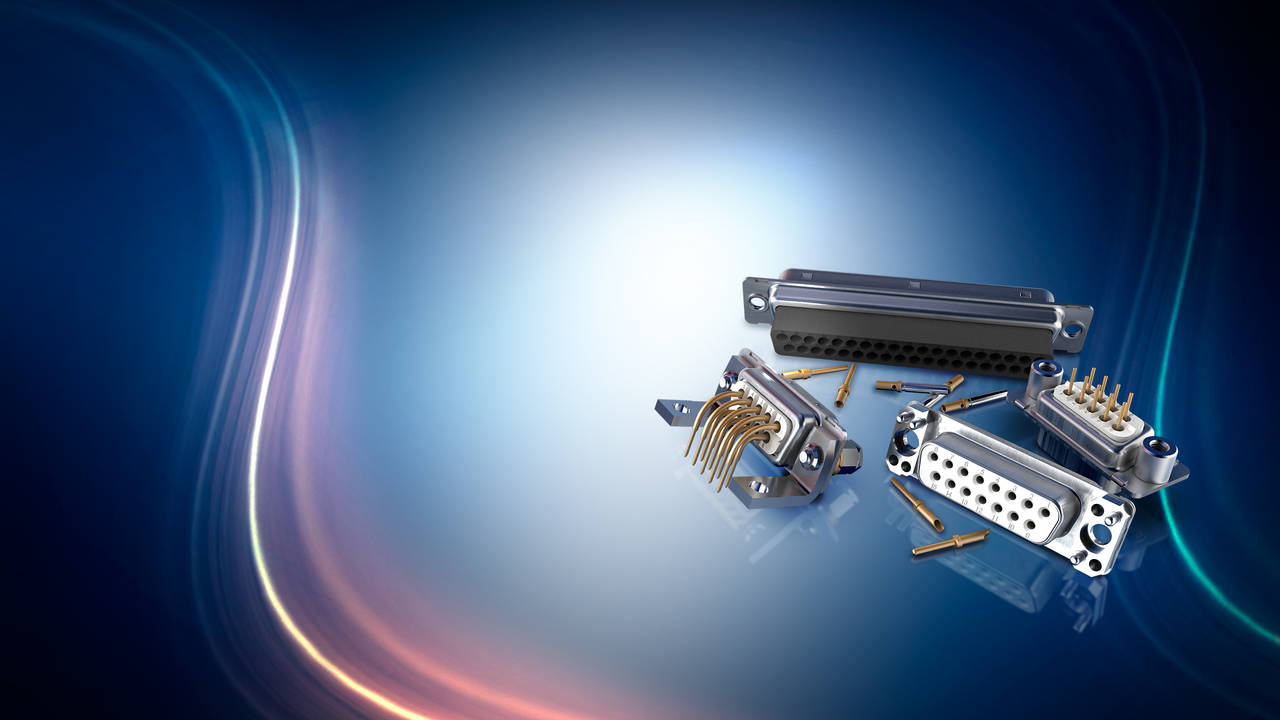

D-Sub插头，插座以及插针

Inotec的宗旨就是在连接时最大程度上保障EMC,确保其安全，可靠，稳定的连接。Inotec凭借其安全可靠的组装以及高质量的插针，D-Sub插针的压接一直是值得信赖的技术。因此，Inotec为客户提供专用在连接器的压接技术。

我们精心制作的铜合金插针的表层额外加一层镍合金。精准的尺寸及值得信赖的制造工艺再加上1,3μm的镀金层使得通过电阻小于3mη。

D-Sub插头，插座均设计为独特的梯形设计，从而更好屏蔽此处的信号干扰。为了实现连接器最大接地效果，Inotec在公母连接器均可带锯齿的产品选择。

除了常规的D-Sub连接器，如焊环状连接器，浸液焊连接器等其他规格连接器。

高端的压接连接器：

· 根据IEC60603-2(DIN 41 652) 和MIL-C-24308标准开发

· 制作精细的压接插针

· 商品质量等级为1,1.3μm镀金层

· 通过电阻<3mη为实现更好的接地，可供选择另外2中壳体突起

· 与所有常规D-Sub连接器相兼容

焊杯状，浸液焊接以及其他类型插入型连接器

· 可供不同质量等级

· 如果需要，可以配Inotec编码系统

技术信息：

芯数	9,15,25,37,5
额定电流	5Amp.1)
工作电压	125V ~符合VDE0110Gr.A
通过电阻	≤3mη
试验电压	1000V,eff
空气逐渐长度	≥1mm
绝缘电阻	≥1011η
温度范围	-55℃bis+125℃
插入次数	PBTP,分为两个部分
绝缘体	符合UL94V-0,具有自动灭火功能
易燃性	钢，镍镀锡
壳体	旋转，铜合金插针
插针	镍镀金
表层

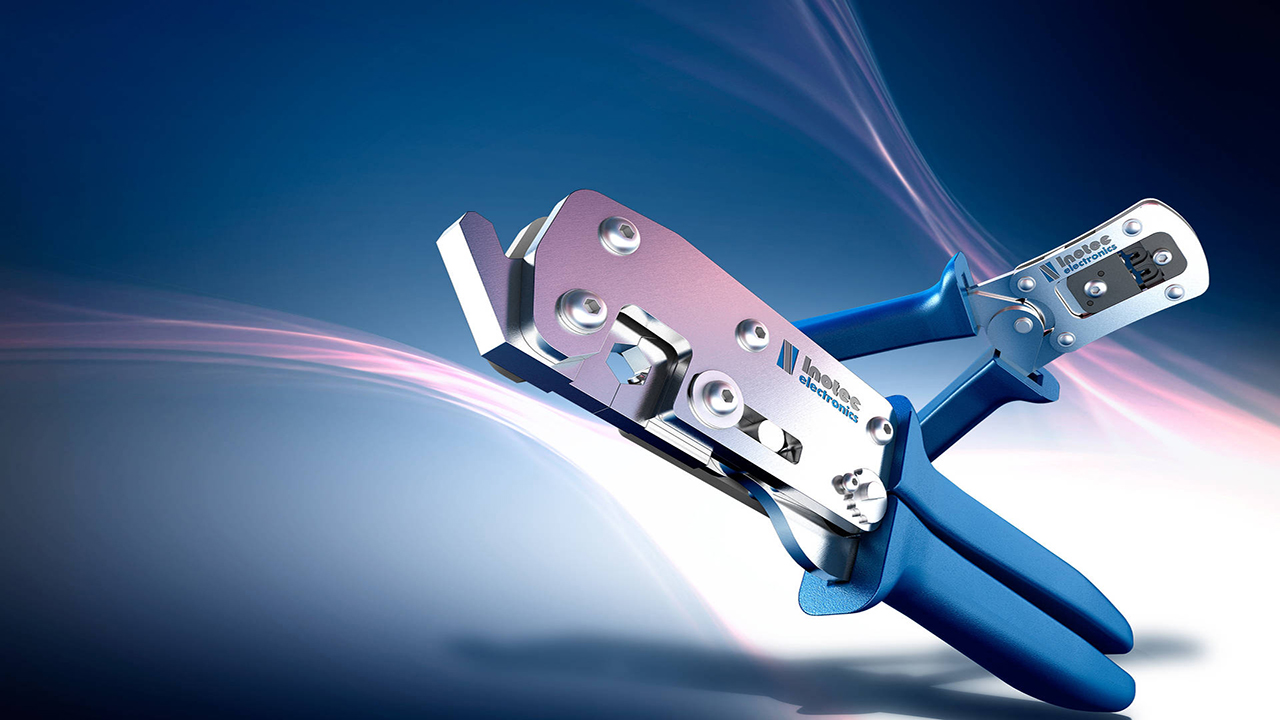

Inotec工具

好马需配好鞍。Inotec工具可为客户完美地完成压接法兰工艺，提供足够的保障。

选择工具的前提是：

· 压接参数必须精准可靠

· 可更换的插件以及易磨损部分必须耐用，且方便更换

· 符合人力工程学，实现高效操作，同时也经济实惠

Inotec对质量，尺寸以及耐磨性的高要求都将体现在我们的产品以及安装上。根据电缆专用的压接参数，Inotec的压接工具确保了压接后连接器的屏蔽性能。

在插针的压接方面，Inotec依赖自身优秀的压接技术。我们建议使用8齿压接工具。

除此之外，Inotec还提供组装设备以及用于压接法兰，壳体以及连接器的安装工具。同时在安装过程中，也十分重视简易操作性，质量以及持久性。这些都在一些小细节中得到体现：例如在不理想的安装条件下，连接器上的六角锁钉能够使安装更方便。一个简单的球形螺丝刀能实现小于30度的安装角度小拧紧螺钉。如果您有安装方便的问题，请随时联系我们。

安装压接法兰所需的工具

· 坚固且优质的手动工具，可单手操作，且不限定安装环境

· 曲柄杠杆按压机需固定在操作间内处理电缆

· 耐磨的压接模块是由高质量钢材制成

· 用于压接法兰安装的定制工具

· 高质量的电缆剪

安装压接插针所需要的工具：

· 用在精致触头上的8齿压接工具

· 触头安装和卸除工具

其他的安装工具

· 我们推荐使用内六角扳手SDK01安装所有的六角螺钉
