端子

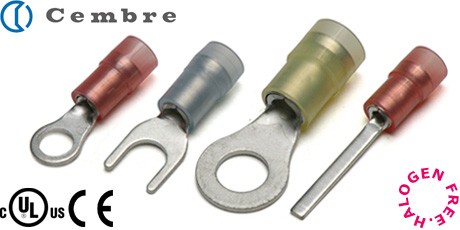

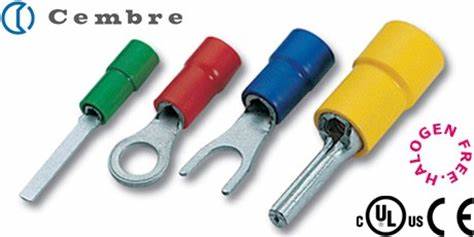

无卤元素绝缘端子VP RP BP GP

·  由于对接头安全性与可靠性要求不断提高，“p”系列端子应运而生，其材料聚碳酸醋绝缘，是一种无卤元素、

能阻燃的热塑材料，等级VO(UL94),其独特的尾部绝缘漏型套管设计，保证了导线股芯完全入端子圆管内，

获得安全可靠的电力机械连接。

·  工作温度：20℃-115℃（电涌130℃）

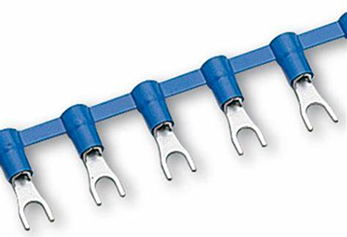

绝缘链式端子 CPR CBP CGP

·  由于对接头安全性与可靠性要求不断提高，“CP”系列端子应运而生。与专用机床配套使用，可快速可靠压接接头。

其材料聚碳酸醋绝缘，是一种无卤元素、能阻燃的热塑材料，等级VO(UL94),其独特的尾部绝缘漏型套管设计，

保证了导线股芯完全入端子圆管内，获得安全可靠的电力机械连接。

·  工作温度：-20℃-115℃（电涌130℃）

增强型PA6.6绝缘端子RKY BKY CKY

·  KY系列端子被用于重载应用中，使电气连接保持最佳性能，这种增强的性能使电缆在压接过程中保持绝缘，

在端筒与尼龙管之间使用一个铜套，在压接时这个铜套裹在电缆绝缘层周围，使压接更紧密，

KY系列端子是在持续机械振动（例如在引擎、发动机、车辆上）环境下的理想端子。

·  工作温度：-20℃-105℃（电涌110℃）

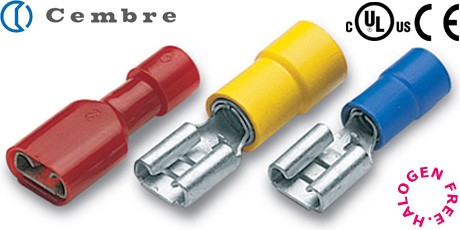

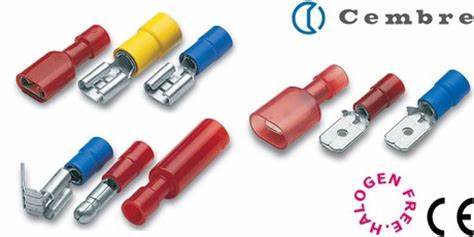

可分离式母端子RF-F BF-F GF-F

·  由黄铜带制成

·  电镀锡-

·  工作温度：-20℃-115℃（电涌130℃）

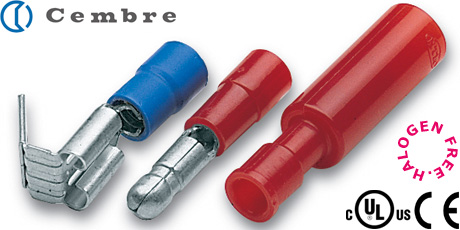

可分离式公端子RF-M BF-M GF-M

·  由黄铜带制成

·  电镀锡-

·  工作温度：-20℃-115℃（电涌130℃）

可分离式公端子弹性/插座型接头 RF-FM

·  由黄铜带制成

·  电镀锡-

·  工作温度：-20℃-115℃（电涌130℃）

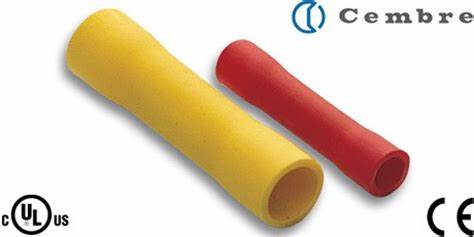

对接平衡端子PL

·由黄铜带制成

·电镀锡-

·工作温度：-20℃-80℃（电涌90℃）

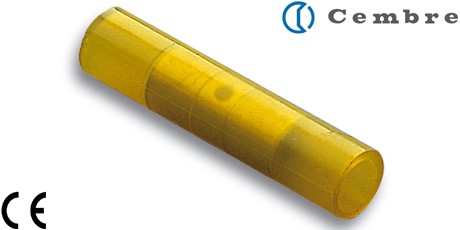

对接端子NL-M

·  由黄铜带制成

·  电镀锡

·  工作温度：-20℃-115℃（电涌130℃）

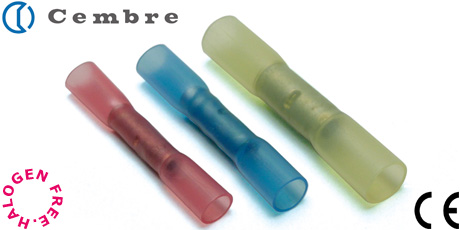

热缩绝缘端子WL-M

·  由黄铜带制成

·  电镀锡-

·  带密封剂的热缩管

闭口端子NL-P

·  由黄铜带制成

·  电镀锡

·  工作温度：-20℃-115℃（电涌130℃）

增强型可分离端子RKF-F, BKF-F, GK-F

·  由黄铜带制成

·  电镀锡

·  全加强型套管，方便嵌入

·  工作温度：-20℃-105℃

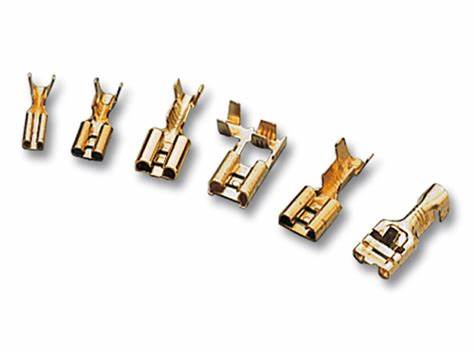

母接头开放式套管RN-FA/BN-FA

·  由黄铜带制成

·  工作温度：-40℃-125℃

非绝缘端子S系列

S系列铜焊接头

·S系列端子是由电镀锡铜片制成。接合处经过铜焊达到均衡机械力度。

·端子管内部有螺纹用来增强电镀触和提高机械强度。

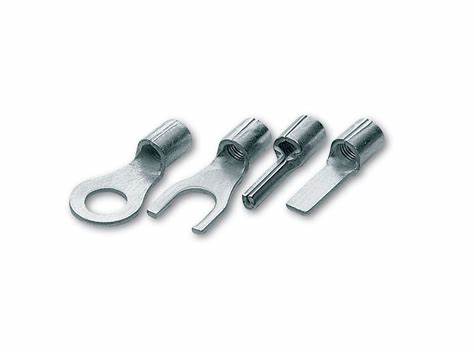

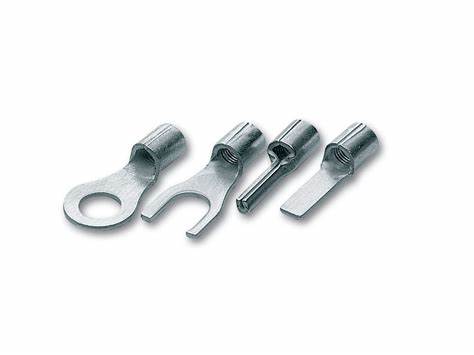

非绝缘端子RN BN GN

RN BN GN系列端子有电镀锡铜片制成

结合处未经过铜焊处理

端子管内部有螺纹用来增强电接触和提高机械强度

接线端子符合德国工业标准DIN46234 Q系列

· Q型端子由电解铜片制成，高温退火处理，表面镀锡

· 端子尺寸符合德国工业标准DIN46234

· 端子由铜银合金焊接处理

· 导线的截面积及螺栓的直径刻于端板上

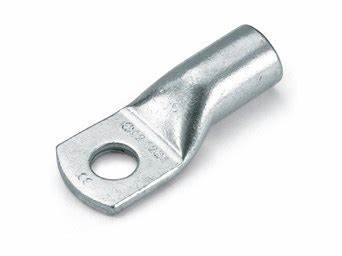

铜端子 A-M

·A-M系列端子有电解铜制成，经过电镀锡处理，避免了表面氧化。

·特殊铜管尺寸设计导电性能更佳，同时保证了机械强度，避免了振动带来的影响

·端子经过（高温）退火处理，具有最佳延展性，使端子在安装过程中能经受巨大变形和弯曲。

·当应用在振动操作中，A-M系列端子表现了可靠的连接性能，其韧性起到了非常重要的作用，管部与端头之间避免了断裂的发生。

·端子的观察孔确保导线全部插入端子，端子管口的长度使压接过程中模具能精确定位。

封闭端圆舌状端子A-M

·此系列端子有电镀锡管制成

·应用在小型低压短路开关接线盒中，特点是缩小了封闭端头的宽度，可快速安装

·特殊设计的套管和端头尺寸是机械强度和电气性能达到最佳，端子经过韧性化处理，保证了最好的传导性，经过电镀锡处理，避免氧化。

·套管内部锥形设计，方便导线的插入;特殊长度设计使压接过程中模具可以准确定位。

·每个端子端头均有自己的标识和零件号。

直角型铜接线端子

·A-L系列直角端子由电解铜管制成，端子尺寸设计使端子具有最有效电传导性，以及机械强度来抵抗外界的振动和拉力。

·Cembre端子经过高温退火处理，具有最佳的延展性，使端子在安装过程中能经受最严重的变形及弯曲。当应用于振动的环境中，折弯部位断裂起到至关重要的作用。

·  端子检视口确保导线全部插入端子，同时，端子管口的长度是压接过程中，模具能精确定位。

·  端子表面有电解锡镀层，以防端子被氧化。

重载铜管端子2A-M

·2A-M系列端子由高纯度电解铜管制成，经过韧化处理，其特点是套管比其他的长一倍，这样就增强电力与机械性能。

·它没有检测孔，防止了潮气进入压接接合处，从而使这些端子适用于户外安装，这些端子经过电镀锡处理，可以防止空气腐蚀。如有特殊要求，可提供双孔螺栓端头。

·2A-2M系列端子有两个螺栓孔。

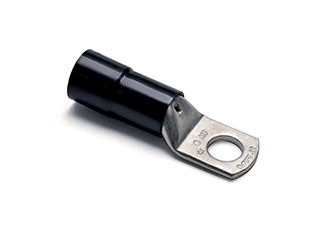

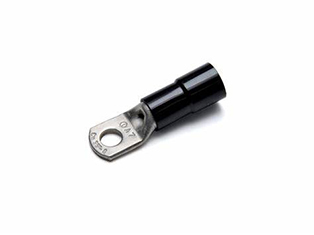

PA6.6绝缘铜管端子ANE-M

·ANE-M系列端子由电镀锡铜管制成。尼龙绝缘套管内部时漏斗形状，确保导线方便插入。

·尼龙绝缘套管的使用无需将端子绕上线或加热可收缩管。此外，尼龙绝缘套管避免了导线在套管边缘破损。

·所有型号均为黑色绝缘套管，如有特殊需要，还可提供彩色绝缘套管端子。

·未达到最佳接电气连接效果，建议使用Cembre配套压接工具及模具。

·工作温度：-20℃-115℃

PA6.6绝缘铜管端子ANE-U

·ANE-U系列端子由铜条经过卷筒。铜焊、镀锡过程制成。

·尼龙绝缘套管内部是漏斗形状，确保导线方便插入。

·为达到最佳电气连接效果，建议使用Cembre配套压接工具及模具。

·工作温度：-20℃-115℃（电涌130℃）

PA6.6绝缘铜管端子ANE-P

·ANE-P系列端子由电镀锡铜片制成，卷筒，铜焊，尼龙绝缘袖内部是漏斗形状，确保导线方便插入。

·为达到最佳效果的电气性能与机械连接，建议使用Cembre专用工具及模具。

·工作温度：-20℃-115℃（电涌130℃）

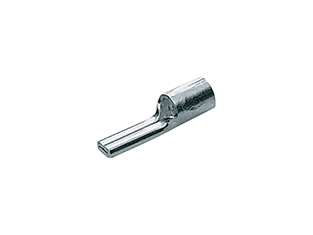

非绝缘针式端子A-P

· A-P系列针式端子用于在接触盒终止导线端。

· 由铜条经过卷筒、铜焊、镀锡过程制成。

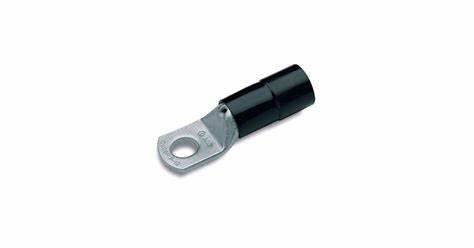

PA6.6绝缘铜管端子ANE-M

·ANE-M系列端子由电镀锡铜管制成。尼龙绝缘套管内部是漏斗形状，确保导线方便插入。

·尼龙绝缘套管的使用无需将端子绕上线或加热可收缩管。

·此外，尼龙绝缘套管避免了导线在套管边缘破损。

·所有型号均为黑色绝缘套管，如有特殊需求，还可以提供彩色绝缘套管端子。

·为达到最佳电气连接效果，建议使用Cembre配套压接工具及模具。

·工作温度：-20℃-115℃（电涌130℃）

铜管压接端子A-M

·其尺寸设计使端子达到了最佳的电气性能和机械连接性能，防止振动时脱落。

·端子经过韧化处理，保证了最好的传导性，经过电镀锡处理，避免氧化。

·观察孔方便导线的全部插入。

铜管端子 4-ESI A-4ESI

·A-4ESI系列端子由高纯度电解铜管制成，经过韧化处理镀锡。

·四孔螺栓的安装按照E.A规范标准，确保与多数变压器安装范围兼容。

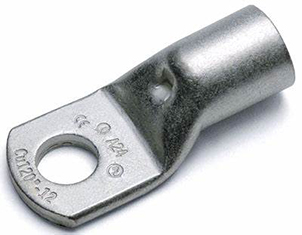

镀锡铜端子（符合DIN46235）DR

·DR系列端子有电解铜管制成，独特设计使端子具有电传导性的同时兼具一定的机械强度以抵抗外界振动和拉力。

·Cembre端子经过高温退火处理，镀锡层能更好的起到表面保护作用。

·退火过程，使端子的材料结构特性得到最大优化，使压接更容易，更能抵抗机械拉伸力，端子尺寸符合DIN46235(德国工业标准)。

·端头处有一定的倒角，是导线更容易插入，其长度确保了压膜的精确定位。

·每一个端子均标注：

—Cembre商标与物料号

—导线类型和截面积（mm²）

--螺栓直径∅mm

—压膜编号

·如有特殊要求，请链接纵横。

贯穿式连续管符合DIN46235(德国工业标准) DSV

·DVS系列接续管由电解铜管制成，高温退火及表面镀锡处理。

·内外尺寸与DR系列端子相同。

·端口的倒角与中间的挡片使导线更容易准确地插入管内。

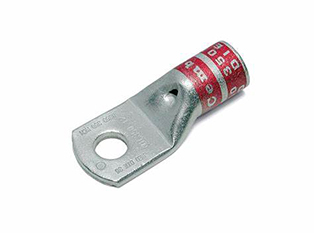

有色铜端子C型

·C系列端子由电解铜管制成

·套管的规格设计有效地增强导电性和机型性，能承受振动和避免脱落。

·Cembre端子经韧化处理确保最优的延展性，延展性是端子必须具备的特性，可以经受挤压产生的严重变形以及安装过程中端头的弯曲。

·在振动使用中，端子必须展示出可靠的连接性，高温退火过程在避免端头与套管损坏方面发挥至关重要的作用。

·检测口可以促进导线的插入，导管的规格使模块在压接操作中定位更精准方便，端子经过电镀锡处理，避免氧化，舌部清楚的标示导线尺寸和压膜参数。

·C系列端子是导体压接体系的重要部分。

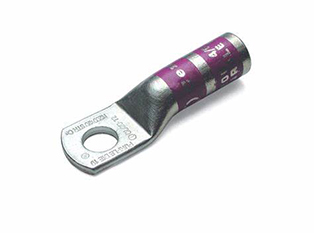

·CL系有色铜端子

·CL系列端子由电解铜管制成,用于重载装置中。

·套管的规格设计有效地增强导电性和机型性，能承受振动和避免脱落。

·Cembre端子经韧化处理确保最优的延展性，延展性是端子必须具备的特性，可以经受挤压产生的严重变形以及安装过程中端头的弯曲。

·在振动使用中，端子必须展示出可靠的连接性，高温退火过程在避免端头与套管损坏方面发挥至关重要的作用。

·长套管可以提供更好的机械出力。端子经过电镀锡处理，避免氧化，舌部清楚的标示导线尺寸和压膜参数。

·C系列端子是导体压接体系的重要部分。

有色铜端子CL-D

·CL-D系列端子由电解铜管制成

·套管的规格设计有效地增强导电性和机型性，能承受振动和避免脱落。

·Cembre端子经韧化处理确保最优的延展性，延展性是端子必须具备的特性，可以经受挤压产生的严重变形以及安装过程中端头的弯曲。

·在振动使用中，端子必须展示出可靠的连接性，高温退火过程在避免端头与套管损坏方面发挥至关重要的作用。

·检测口可以促进导线的插入，导管的规格使模块在压接操作中定位更精准方便，端子经过电镀锡处理，避免氧化，舌部清楚的标示导线尺寸和压膜参数。

·C系列端子是导体压接体系的重要部分。

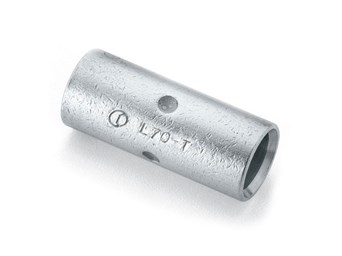

有色铜接续管BSCL

•BSCL系列接续管适用于重载装置中两个低压导线的连接。

•BSCL 系列跟C系列，CL系列尺寸都相同，都有电镀铜管制成。

•它经过高温韧化电镀锡处理。两头内部呈锥子型方便导线插入，中间挡片确保准确定位。
