断路器

3VT 断路器以其经济性和紧凑式设计满足了当今配电系统的高要求。

该断路器具有系列齐全，节省空间和易于操作等特点。提供有热/磁式（10A到630A）和电子式（250A到630A）两种型号。

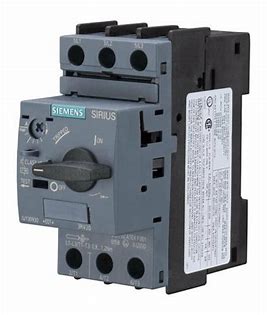

SIRIUS（国产）3RV6 / 3RV5 断路器包括 4 个尺寸规格，可为 100 A 以下电动机等负载提供可靠的短路、过载和断相保护功能。

主要优点：

所有电流等级均可提供 50 kA 以上极限短路分断能力

断开位置可直接上锁，无需额外附件

尺寸小巧，45 mm 宽度额定电流可达 40 A

可使用连接模块与 3RT6 / 3RT5 接触器实现快捷、紧凑的组装

提供全面的 CAx 辅助设计文档，方便地满足不同层次的设计需求

符合 CCC / CE / UL / CSA 等认证要求，设计可靠性高

RCBO 是 RCCB 和微型断路器的组合装置，紧凑型设计，用于人身、火灾和线路保护。用于人身和火灾保护时，A 型剩余电流保护部分会在发生交流剩余电流和脉冲直流剩余电流的情况下跳闸。

最大 30mA 额定剩余电流的 RCBO 用于人身、材料和火灾保护，也用于防范直接接触。额定剩余电流最大 10mA 的 RCBO 用于带有更高危险性的住宅型建筑的室外安装和人员安全保护领域。

最大额定剩余电流为 300 mA 的设备可在发生绝缘故障时，用于预防性火灾保护。 RCBO 中小型断路器部分可以保护线路不受过载和短路故障损坏，具有 B 型和 C 型特性曲线的型号。

自 2007 年 6 月 DIN VDE 0100-410 生效以来，现在所有最大 20 A 的插座电流电路都必须安装剩余电流保护设备，其中的额定剩余电流最大为 30 mA。这也适用于那些连接便携式设备、最大 32 A 的室外电子电路。

为了实现该保护功能，我们建议普遍使用具有 30mA 规格的 RCBO。

分配到各支路线路上，可以帮助防止由于操作相关的漏电流积累或开关操作期间的瞬时电流脉冲引起的无故障线路的意外脱扣。

此外，可以在旁边安装 5SY 微型断路器组件，执行其他功能。

如需进一步了解其他组件的详情，请参考“微型断路器”部分。

RCBO 由一个故障电流检测部件和一个过电流检测部件组成。RCBO 配有一个用于较低过电流的时延过载/时间相关热脱扣器（热双金属片），以及一个用于过较高过载电流和短路电流的电磁式瞬时脱扣器。

使用的特殊的触点材料保证了很长的使用寿命，提供了高程度的触点焊接防护。

RCBO 是 RCCB 和微型断路器的组合装置，紧凑型设计，用于人身、火灾和线路保护。用于人身和火灾保护时，A 型剩余电流保护部分会在发生交流剩余电流和脉冲直流剩余电流的情况下跳闸。

最大 30mA 额定剩余电流的 RCBO 用于人身、材料和火灾保护，也用于防范直接接触。额定剩余电流最大 10mA 的 RCBO 用于带有更高危险性的住宅型建筑的室外安装和人员安全保护领域。

最大额定剩余电流为 300 mA 的设备可在发生绝缘故障时，用于预防性火灾保护。 RCBO 中小型断路器部分可以保护线路不受过载和短路故障损坏，具有 B 型和 C 型特性曲线的型号。

自 2007 年 6 月 DIN VDE 0100-410 生效以来，现在所有最大 20 A 的插座电流电路都必须安装剩余电流保护设备，其中的额定剩余电流最大为 30 mA。这也适用于那些连接便携式设备、最大 32 A 的室外电子电路。

为了实现该保护功能，我们建议普遍使用具有 30mA 规格的 RCBO。

分配到各支路线路上，可以帮助防止由于操作相关的漏电流积累或开关操作期间的瞬时电流脉冲引起的无故障线路的意外脱扣。

此外，可以在旁边安装 5SY 微型断路器组件，执行其他功能。

如需进一步了解其他组件的详情，请参考“微型断路器”部分。

RCBO 由一个故障电流检测部件和一个过电流检测部件组成。RCBO 配有一个用于较低过电流的时延过载/时间相关热脱扣器（热双金属片），以及一个用于过较高过载电流和短路电流的电磁式瞬时脱扣器。

使用的特殊的触点材料保证了很长的使用寿命，提供了高程度的触点焊接防护。

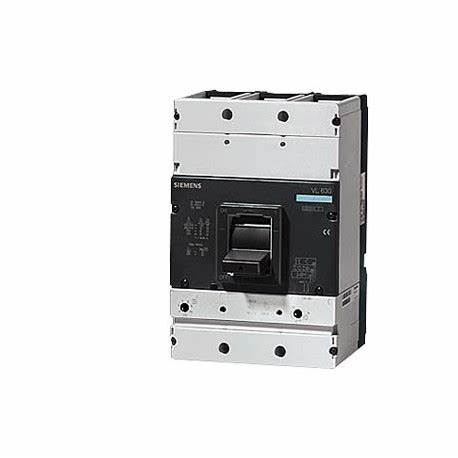

3VL塑壳断路器设计极为紧凑，功率范围 16 A 至 1600 A，满足对人们对节省空间的配电系统提出的所有要求。

根据具体要求，通用和具有通信功能的断路器可用于系统和电机保护，用于起动器的组合，或作为非自动式断路器使用。相应的脱扣器可以是热磁式（16 A 至 630 A）或电子式（63 A 至 1600 A）脱扣装置。仅通过两个系列的内部附件，3VL 断路器就可以最小支出提供最高的多用性。

3VU断路器包括3VU13和3VU16尺寸规格，可为63A以下的电机提供可靠的短路、过载和断相保护功能。

保护负载的类型:

电机保护: 3vu 13保护电流0.1~25 a、3 vu 16保护电流1~52 a

变压器保护：3VU13 保护电流 0.1~20 A

线路保护: 3vu 13保护电流0.1~25 a、3 vu 16

保护电流1~63 a启动组件用短路保护: 3vu 16

保护电流1.6~52 a

保险丝监控:3VU13额定电流0.2 A
